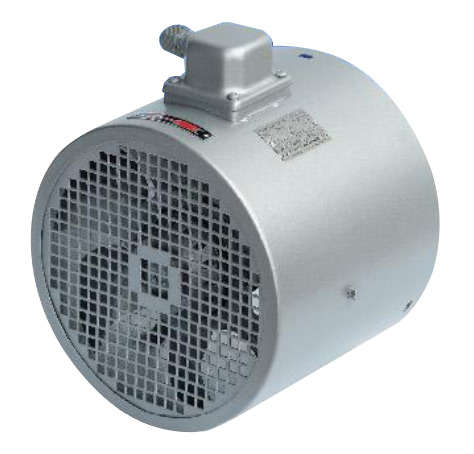

此系列風機主要是用于Y2系列電機,此電機尾部原來自帶風葉安裝軸。為了達到更好的冷卻效果,需要加裝強制冷卻風機時可采用本系列,風機出線盒為頂出線。如客戶需要在A型基礎上加裝編碼器等,風機加長時型號也定為B型,風機加長的尺寸由客戶提供。

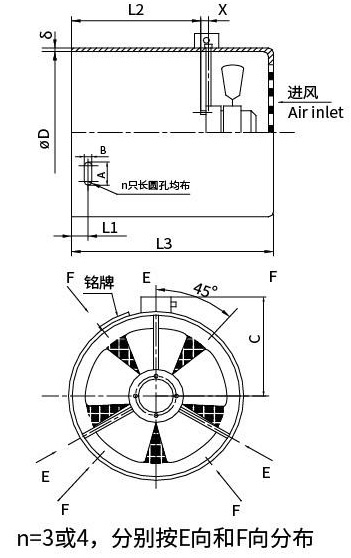

型號 | φD | L1 | L2 | X | L3 | δ | A | B | n | C |
---|---|---|---|---|---|---|---|---|---|---|
G-63B | 121+1 | 10±1 | 48 | 10 | 138 | 1.2 | 12 | 6 | 3 | 115 |
G-71B | 138+1 | 13±1 | 60 | 10 | 150 | 1.2 | 12 | 6 | 3 | 120 |
G-80B | 154+1 | 16.5±1 | 85 | 10 | 175 | 1.2 | 12 | 6 | 3 | 130 |
G-90B | 173+1 | 17±1 | 96 | 10 | 188 | 1.2 | 12 | 6 | 3 | 140 |
G-100B | 195+1 | 19±1 | 96 | 10 | 196 | 1.2 | 14 | 7 | 3 | 151 |
G-112B | 219+1 | 18.5±1 | 100 | 10 | 200 | 1.2 | 14 | 7 | 3 | 163 |
G-132B | 256+1 | 18.5±1 | 110 | 10 | 217 | 1.2 | 14 | 7 | 3 | 182 |
G-160B | 311+1 | 20±1 | 149 | 10 | 277 | 1.5 | 14 | 7 | 4 | 210 |
G-180B | 352+1 | 35±1 | 190 | 10 | 312 | 1.5 | 14 | 7 | 4 | 231 |
G-200B | 393+1 | 40±1 | 190 | 10 | 314 | 1.5 | 17 | 9 | 4 | 252 |
G-225B | 443+1 | 45±1 | 220 | 10 | 374 | 2 | 17 | 9 | 4 | 276 |
G-250B | 482+1 | 55±1 | 240 | 10 | 402 | 2 | 17 | 9 | 4 | 296 |
G-280B | 546+1 | 65±1 | 265 | 10 | 429 | 2 | 25 | 11 | 4 | 362 |
G-315B | 614+1 | 75±1 | 310 | - | 515 | 2 | 25 | 11 | 4 | 398 |
G-355B | 694+1 | 82±1 | 380 | - | 595 | 2.5 | 25 | 13 | 4 | 437 |
G-400B | 786+1 | 120±1 | 510 | - | 785 | 3 | 25 | 13 | 4 | 485 |
G-450B | 884+1 | 162±1 | 510 | - | 810 | 3 | 25 | 13 | 4 | 530 |
風機型號 | 電機型號 | 電壓 V | 頻率 Hz | 輸入功率 W | 額定電流 A | 轉速 rpm | 風量 m3/h | 風壓 Pa | 噪聲 dB(A) | 防護等級 IP |
---|---|---|---|---|---|---|---|---|---|---|
G-63B | 68-13 | 380 | 50 | 25 | 0.09 | 2800 | 45 | 40 | 62 | 54/55 |
G-71B | 68-13 | 380 | 50 | 35 | 0.09 | 2850 | 52 | 50 | 62 | 54/55 |
G-80B | 68-13 | 380 | 50 | 45 | 0.09 | 2650 | 58 | 60 | 62 | 54/55 |
G-90B | 68-13 | 380 | 50 | 45 | 0.09 | 2600 | 91 | 80 | 65 | 54/55 |
G-100B | 92-15 | 380 | 50 | 65 | 0.18 | 2750 | 142 | 80 | 67 | 54/55 |
G-112B | 92-15 | 380 | 50 | 80 | 0.18 | 2550 | 229 | 80 | 67 | 54/55 |
G-132B | 92-24 | 380 | 50 | 55 | 0.23 | 1430 | 337 | 35 | 69 | 54/55 |
G-160B | 92-32 | 380 | 50 | 60 | 0.28 | 1400 | 609 | 40 | 72 | 54/55 |
G-180B | 92-32 | 380 | 50 | 85 | 0.28 | 1350 | 686 | 55 | 72 | 54/55 |
G-200B | 92-32 | 380 | 50 | 110 | 0.28 | 1200 | 1679 | 65 | 72 | 54/55 |
G-225B | 102-48 | 380 | 50 | 170 | 0.40 | 1450 | 1786 | 70 | 74 | 54/55 |
G-250B | 102-55 | 380 | 50 | 200 | 0.60 | 1400 | 1813 | 80 | 75 | 54/55 |
G-280B | 102-55 | 380 | 50 | 270 | 0.60 | 1350 | 2415 | 85 | 78 | 54/55 |
G-315B | 0.37-4 | 380 | 50 | 450 | 1.12 | 1350 | 5200 | 110 | 81 | 54/55 |
G-355B | 0.55-4 | 380 | 50 | 700 | 2.05 | 1350 | 6200 | 150 | 85 | 54/55 |
G-400B | 1.1-4 | 380 | 50 | 1100 | 3.10 | 1350 | 6500 | 150 | 90 | 54/55 |
G-450B | 2.2-4 | 380 | 50 | 2200 | 5.60 | 1400 | 8000 | 180 | 90 | 54/55 |
